妻公激情の日本|日日夜夜狠狠操|日韩成人黄色|国产亚洲精品久久久久的角色

　　預(yù)約須知

　　1. 室溫-1500℃樣品要求：A：圓柱樣品直徑3-6 mm，方體樣品邊長3-6mm(需保證對角線長度<7mm)，以上兩種形狀長均建議按照標(biāo)樣長度25mm制備(需要資質(zhì)的請?zhí)崆奥?lián)系確認(rèn)樣品尺寸)，結(jié)果更精準(zhǔn);B：樣品需保證兩端平行，表面平整;

　　常規(guī)溫度區(qū)間為室溫-1400℃，≥1400℃請聯(lián)系對接的技術(shù)顧問確認(rèn)測試詳情;

　　2、≥1500℃樣品要求：A：圓柱φ(4-7mm)*50.8mm，方體邊長(3~6)*(3~6)*50.8mm，樣品必須能站立住，長度必須位于50-51mm;B：樣品需保證兩端平行，表面平整;

　　3、如若樣品是受熱收縮的情況，請?zhí)崆案嬷夹g(shù)顧問，防止儀器啟動保護(hù)機(jī)制異常退出;

　　4、 特別注意：樣品表面一定要平整干凈(請務(wù)必用千分尺量好兩端的平行度，以免造成數(shù)據(jù)誤差)，棱角清晰，不能有凹坑，或凸起;樣品不能在測試溫度范圍內(nèi)軟化熔融，不能含有和溢出腐蝕鉑金、氧化鋁陶瓷和石英( 二氧化硅)的成分，務(wù)必保證沒有還原性氣體放出，并注明樣品熔點(diǎn);請慎重選擇測試z高溫度，如果由于樣品原因?qū)е碌脑O(shè)備損壞由委托方承擔(dān)所有責(zé)任;

　　5、如有其他疑問，請聯(lián)系前期對接的技術(shù)顧問;

　　項(xiàng)目介紹

　　熱膨脹法使樣品處在一定的溫度程序(升/降/恒溫及其組合)控制下，在負(fù)載力可忽略不計(jì)的情況下，測量樣品在測試方向上的長度隨溫度或時(shí)間的變化過程。該技術(shù)廣泛應(yīng)用在陶瓷材料、金屬材料、塑膠聚合物、建筑材料、耐火材料、復(fù)合材料領(lǐng)域等;可精確測定材料在程序溫度控制下的膨脹與收縮情況;可獲得熱膨脹系數(shù)、軟化溫度、玻璃化轉(zhuǎn)變溫度、相轉(zhuǎn)變等參數(shù)。

　　樣品要求

　　樣品要求：塊體兩端平行，長10-25mm，樣品直徑3-6 mm(截面圓形、方形均可，只要在要求尺寸范圍內(nèi)即可)，建議盡量按照標(biāo)樣：φ6mm*25mm尺寸制備，結(jié)果更精準(zhǔn);室溫以下低溫樣品：直徑5-6毫米，長度小于等于30mm;

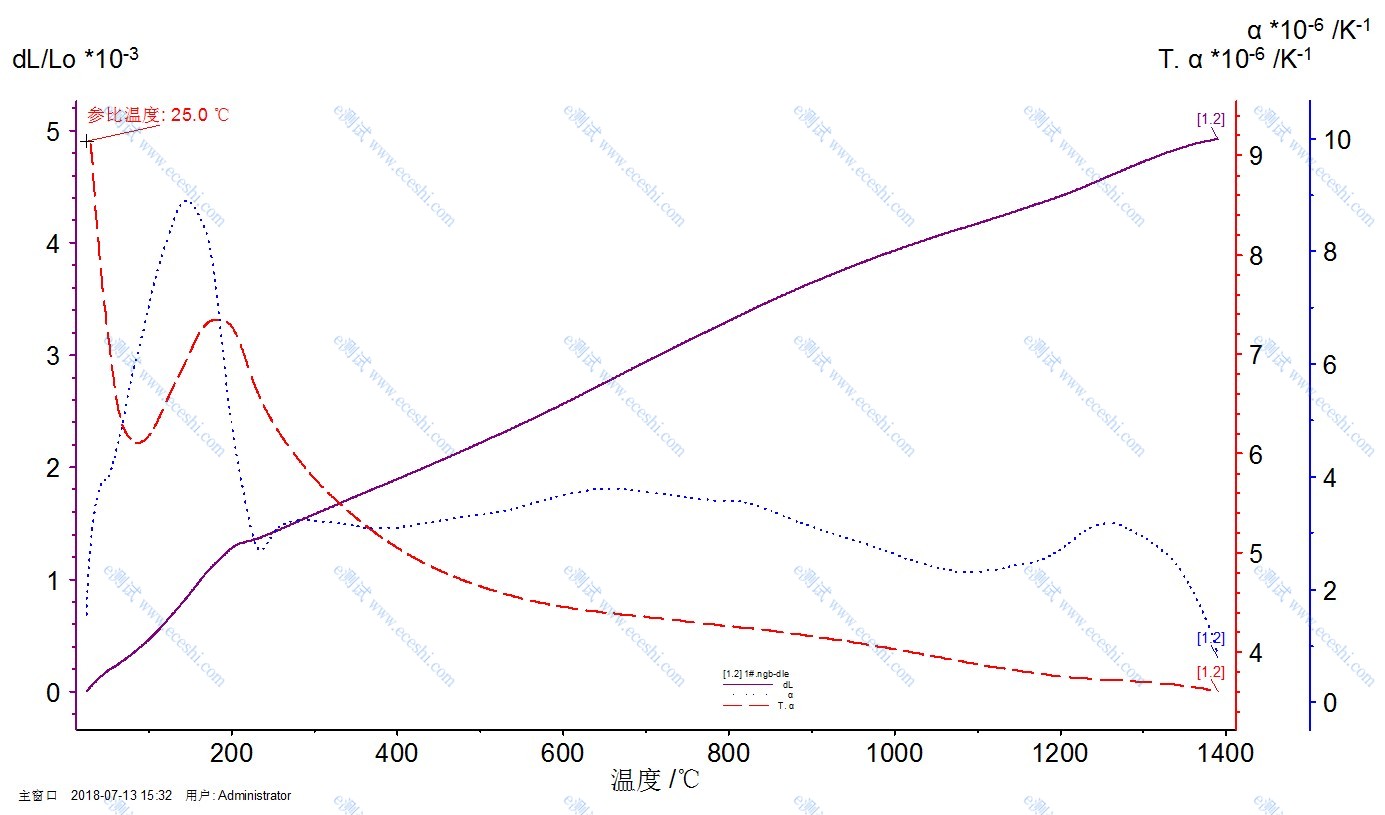

　　結(jié)果展示

　　常見問題

　　數(shù)據(jù)中不同的熱膨脹系數(shù)都代表什么?

　　dL/Lo是線膨脹系數(shù) ;T.Alpha是平均熱膨脹系數(shù) ;Alpha是瞬時(shí)線膨脹系數(shù);一般Alpha 沒有什么實(shí)際意義，可以不做參考，大部分都是看平均熱膨脹系數(shù)T.Alpha值;

　　有數(shù)據(jù)中也會用m和diff標(biāo)注信息，其中m是平均熱膨脹系數(shù)，diff的是瞬時(shí)熱膨脹系數(shù).

　　熱膨脹測試，同一個(gè)樣品不同的長度，檢測的熱膨脹數(shù)據(jù)一樣嗎?

　　不同長度的樣品，即使是同一材質(zhì)，得到的熱膨脹系數(shù)也有一定差距，不會完全一致，所以如果需要對比數(shù)據(jù)的話，z好是準(zhǔn)備同一尺寸的樣品;

　　數(shù)據(jù)中字母含義及其計(jì)算公式是?

1）T·α：平均熱膨脹系數(shù)；α：瞬時(shí)熱膨脹系數(shù)；m：平均熱膨脹系數(shù)；diff：瞬時(shí)熱膨脹系數(shù)；dL/L₀：長度變化率

2）dL/L₀=（L1-L₀）/L₀）；

3）α或diff=dL/(LT*dT)；

       4）T·α或m=△L/(L₀*△T);

　　導(dǎo)致負(fù)膨脹或不符合預(yù)期現(xiàn)象(尤其是溫度較低時(shí))的可能原因是什么?

　　1)升溫速率較快，樣品內(nèi)部溫度上升相對于爐體溫度具有滯后性，內(nèi)部溫度上升不均勻，會導(dǎo)致負(fù)膨脹現(xiàn)象，因而實(shí)際測試建議升溫速率≤5K/min，低溫測試時(shí)建議升溫速率≤2K/min。

　　2)樣品尺寸方面，氧化鋁或石英標(biāo)樣尺寸一般為φ6*25mm((樣品尺寸盡量與其一致，可為對角線長度<6mm的方形))，測試時(shí)首先測試標(biāo)樣扣除系統(tǒng)誤差，當(dāng)我們的樣品長度較短時(shí)，扣除系統(tǒng)誤差后，有可能導(dǎo)致溫度相對較低時(shí)產(chǎn)生負(fù)膨脹現(xiàn)象;

　　3)樣品長度與標(biāo)樣相近甚至更長時(shí)出現(xiàn)負(fù)膨脹現(xiàn)象，且設(shè)備運(yùn)行正常的情況下，則是樣品本身在相對較低溫度下長度變化較小的原因;
